適用范圍

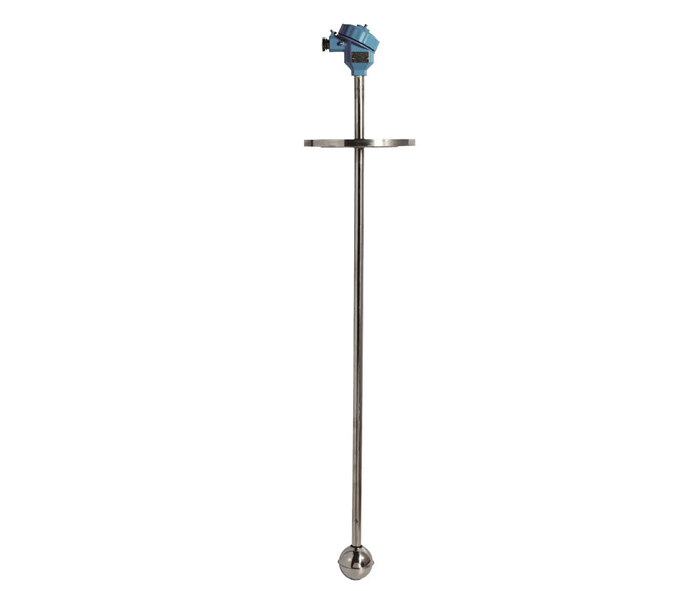

DB-K3系列浮球液位開關適用于石油,化工，紡織印染，環保,居用建筑等各種敞口或密閉容器內各種介質的單點或多點液位的控制和報警。儀表結構簡單，安裝方便,價格低廉。
結構原理
◆液位開關主要由浮球，導桿.干簧管開關和接線盒等組成。根據測量介質的不同,接液材質有不銹鋼外襯PP, PTFE等。隨著液位.上下變化，導桿外的浮球沿導桿上下移動,當接近干簧管開關時,通過磁性耦合,浮球內的永久的磁鋼吸合導桿內的干簧管開關,發出開關通斷信號。常開簧片開關處于磁場中時接通處于磁場外時呈斷開狀態。常閉簧片開關處于磁場中時斷開,處于磁場外時呈接通狀態。
主要技術參數
◆工作溫度: -30°C~120C
◆環境溫度: -40C- 70C
◆工作壓力: -0.1~2.5MPa
◆介質密度:≥0.5g/cm3
◆輸出信號: SPST或SPDT干簀觸點
◆觸點容量: 220VAC 1A:24VDC 0.5A
◆開關壽命: 5x104次
◆電氣接口: M20x1.5內螺紋
◆防爆等級:隔爆型:ExdlIBT1~T6
◆本安型: ExiallBTI~T6
◆防護等級: IP65
◆過程連接: HG20592~20635-97 DN50以上,其他法蘭標準(如GB,JB/T,HGJ,ANSI,DIN等)請用戶在訂貨時注明
◆接液材 質:不銹鋼;304外襯PP;304外襯PTFE
◆接線盒材 質:鋁合金
